Установка модчипа Messiah 750
на игровую приставку PS 2  версии V14

Разбираем компьютер и достаем из него центральную плату .

Берем  чип и приклеиваем его с помощью двухсторонней клейкой
"подушечки" ( вложена в упаковку вместе с чипом )
к плате компьютера .

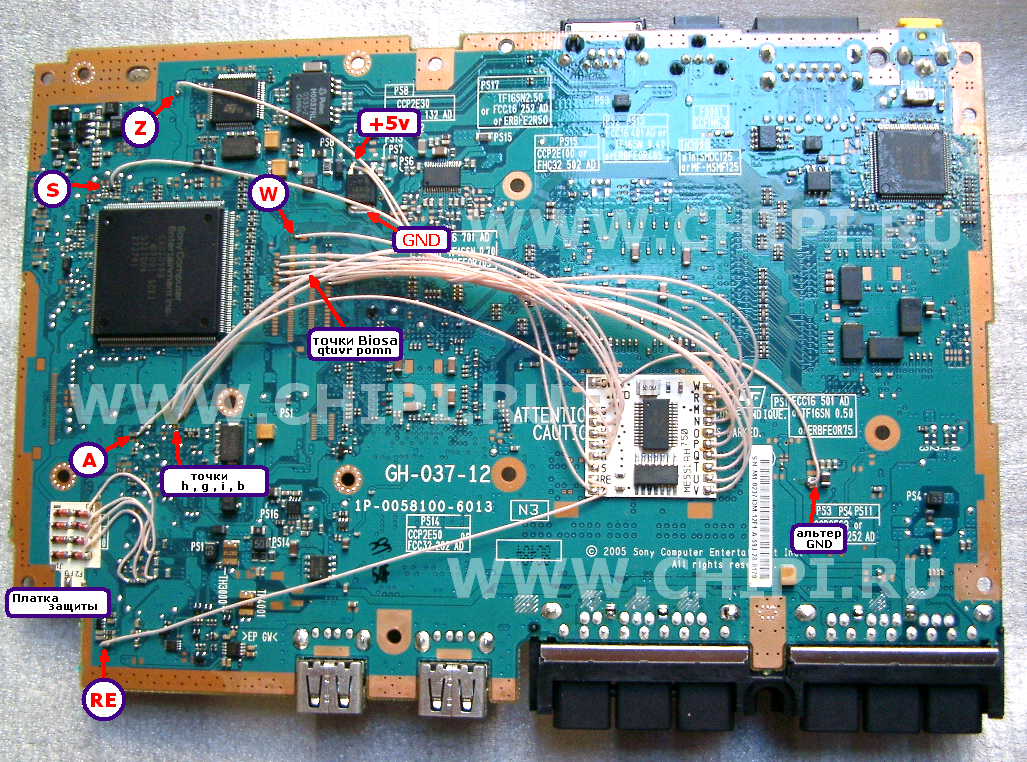

Чип устанавливаем в указанное на фото место.

Красный квадратик - желаемое место для установки чипа.

Далее скачиваем здесь диаграмму установки и с помощью нее
запаиваем чип в компьютер. Весь монтаж производится только с
одной стороны платы компьютера . Лучше всего для установки
чипа использовать провод марки МГТФ ( мы  используем провод
МГТФ-0.07 ).


нажать на фото для увеличения

Мы привыкли использовать довольно толстые провода , а Вы можете
использовать более тонкие провода - это ни на что особо не влияет !

 После установки собираем компьютер и проверяем работоспособность
чипа. Если чип не заработал , то проверьте правильность распайки и
отсутствие замыканий ( 99% проц. всех проблем ).Если у вас сильно
искажен звук , то проверьте на замыканиеточки на Bios-e.

На фотографии указано отверстие на плате на которое  желательно обратить повышенное внимание , т.к. провода от точек A,H,G,I,D очень близко проходят от этой дырочки и при сборке приставки могут быть пережаты с последующим выходом вашей пристаки из строя.



 Установка защиты
от сгорания лазерной головки .

 Здесь Вы можете ознакомиться с описанием проблемы , которая постигла последние версии приставок , а тут мы просто опишим ,
как технически установить защиту.

 В комплекте с модчипом идет платка на которой стоит 8 диодов -
это и есть блок защиты лазера от сгорания. Платка сделана для V12
версий "слимов" и для нашей V14 версии нужна небольшая доработка.
Берем платку защиты и ориентируясь по нижнему фото укорачиваем ее.


нажать на фото для увеличения

Устанавливаем , ориентируясь по нижней фотографии, блок защиты на плату
компьютера и в 5 точках соединяем платку с компьютером.



нажать на фото для увеличения



Нюанс по сборке

Обратите внимание , пожалуйста , при сборке на нижний жестяной экран компьютера . На этом экране имеются две лапки , которые могут при сборке ложится на модчип и создать тем самым проблему в работе компьютера. Нужно с помощью инструмента выравнять эти лапки и при сборке приставки убедится , что они не касаются модчипа или не пережимают один из проводов.






  Наиболее часто возникающие ошибки и пробемы при установке
чипа Messiah 750 на 14 версию приставки описаны  здесь  .
