Красный квадратик - желаемое место для установки чипа.

Далее скачиваем здесь диаграмму установки и с помощью нее запаиваем чип в компьютер. Весь монтаж производится только с  одной стороны платы компьютера . Лучше всего для установки  чипа использовать провод марки МГТФ ( мы  используем провод МГТФ-0.07 ).

Мы привыкли использовать довольно толстые провода , а Вы можете использовать более тонкие провода - это ни на что особо не влияет !

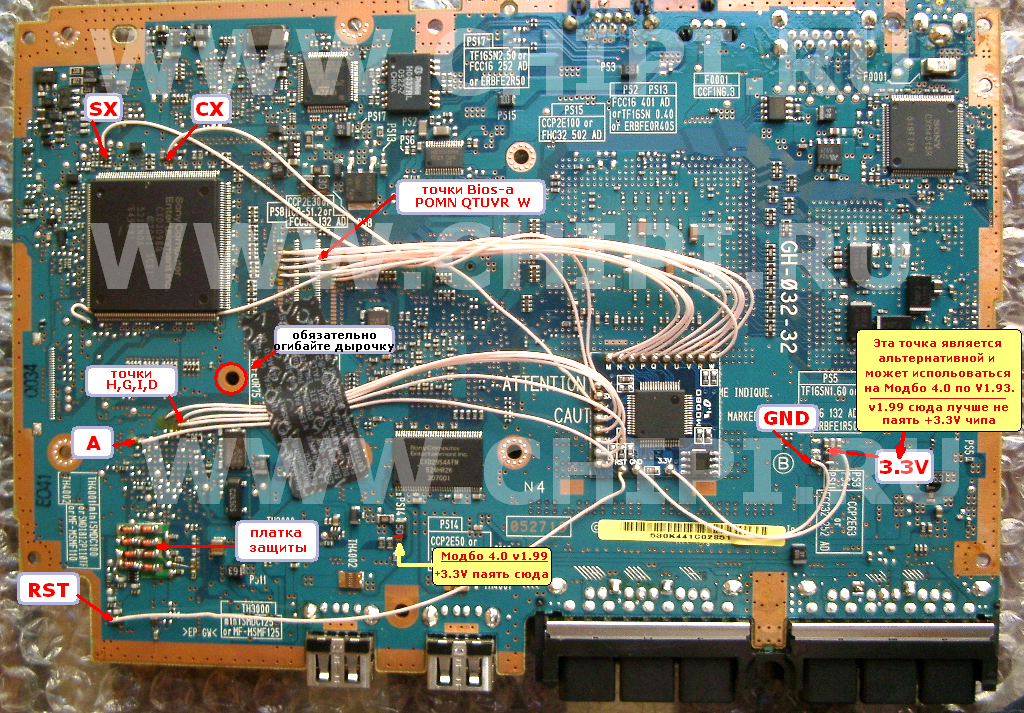

Обратите , пожалуйста , внимание , что на нашем фото мы подпаиваем точки GND и 3.3V в другое , отличное от фирменной диаграммы , место. Можете паять по нашему варианту  или по диаграмме производителя - это ни на что не влияет , т.к. эти варианты полностью альтернативны .

После установки собираем компьютер и проверяем работоспособность чипа. Если чип не заработал , то проверьте правильность распайки и  отсутствие замыканий ( 99% проц. всех проблем ). Если у вас сильно искажен звук , то проверьте на замыканиеточки на Bios-e.

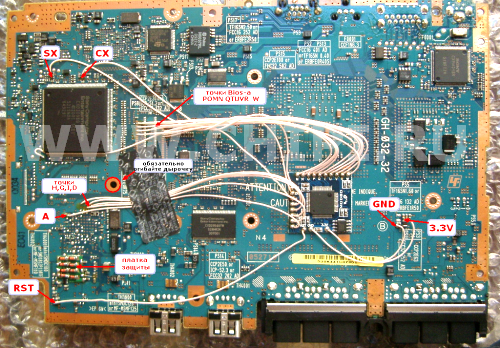

На фотографии указано отверстие на плате на которое  желательно обратить повышенное внимание , т.к. провода от точек A,H,G,I,D очень близко проходят от этой дырочки и при сборке приставки могут быть пережаты с последующим выходом вашей пристаки из строя.

! Советуем также при установке руководствоваться советами из нашего FAQ , особенно по поэтапной установке модчипа с проверками приставки на работоспособность.


Здесь Вы можете ознакомиться с описанием проблемы , которая постигла последние версии приставок , а тут мы просто опишим ,  как технически установить защиту.

В комплекте с модчипов идет платка на которой стоит 8 диодов - это и есть блок защиты лазера от сгорания. Устанавливаем , ориентируясь по нижней фотографии, блок защиты на плату компьютера и в 5 точках соединяемплатку с компьютером.


Обратите внимание , пожалуйста , при сборке на нижний жестяной экран компьютера . На этом экране имеются две лапки , которые могут при сборке ложится на модчип и создать тем самым проблему в работе компьютера. Нужно с помощью инструмента выравнять эти лапки и при сборке приставки убедится , что они не касаются модчипа или не пережимают один из проводов.
