Далее скачиваем
здесь
диаграмму установки и с помощью нее запаиваем
чип в компьютер.
Лучше всего для установки чипа использовать провод марки МГТФ ( мы
используем провод МГТФ-0.07 ).

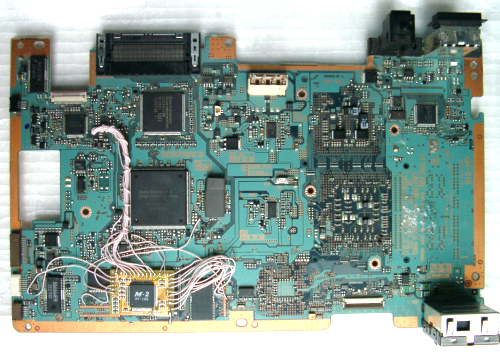

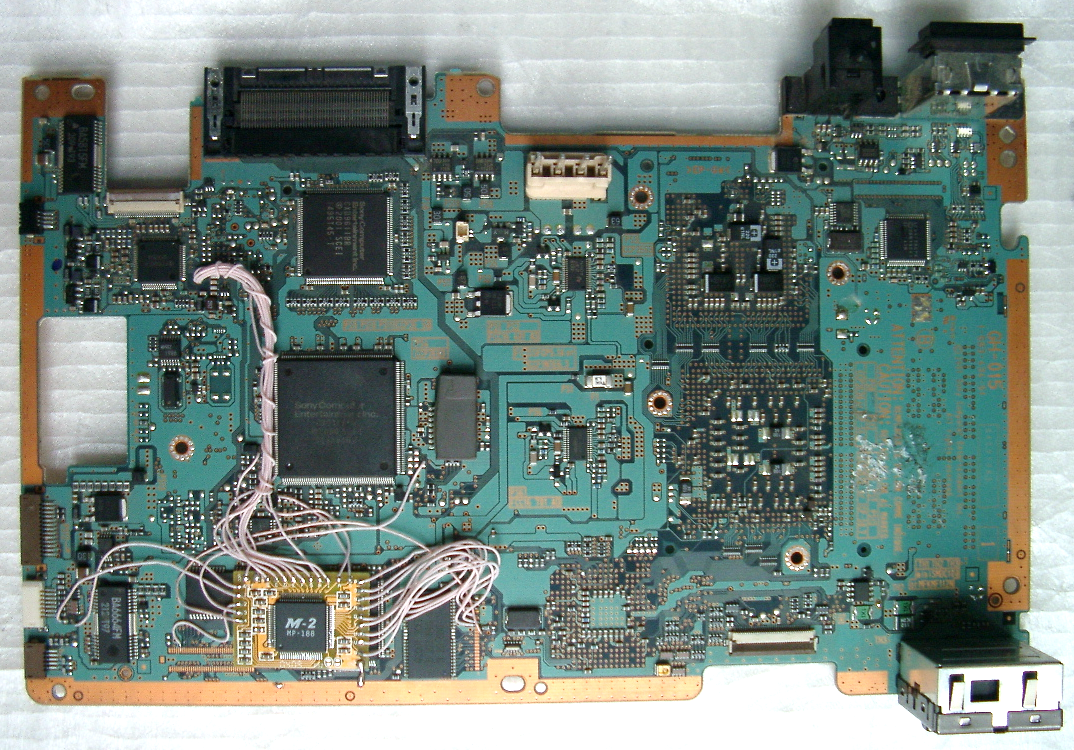

нажать на фото для увеличения

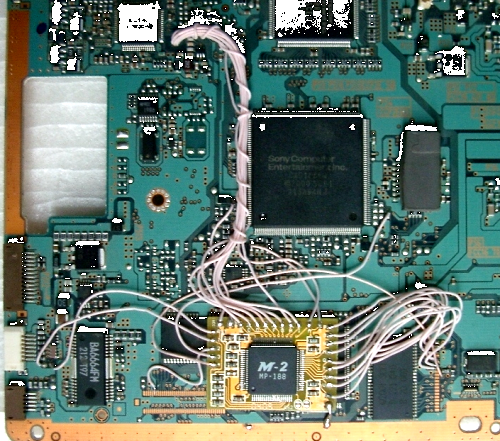

Мы привыкли
использовать довольно толстые провода , можете использовать более тонкие
провода - это ни на что особо не влияет !
После
установки собираем компьютер и проверяем работоспособность чипа.
Если чип не
заработал , то проверьте правильность распайки и отсутствие
замыканий
( 99% проц. всех проблем ).
Если у вас
сильно искажен звук , то проверьте на замыкание точки на Biose.
Нюансы.
В
своей практике мы не используем точку "2" платы по оригинальной
диаграмме
производителя , т.к. получается слишком длинным провод ,
который несет
в себе тактовую частоту для чипа, и очень часто из-за
наводок воздействующих
на длинный провод возникают проблемы со
стабильностью
работы
самого модчипа и даже компьютера. Есть более
удобные альтернативные
точки , которые мы и используем.

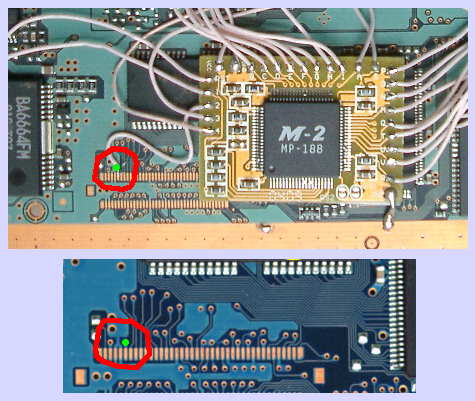

Слева от чипа находится контактная
площадка и с нее можно
снять нужный нам сигнал и подать
на "2" точку чипа
( на рисунке внизу точка куда нужно
подпаиваться
обозначена зеленным кружечком ).
!

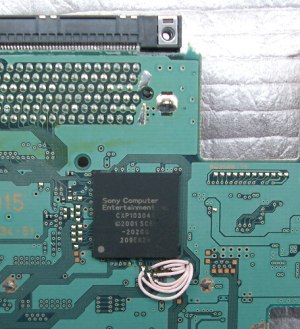

Еще одним условием хорошей и стабильной работы чипа является то ,
что минус на чип нужно подавать
насколько можно коротким проводником
и желательно делать его не тонюсеньким
проводочком ( проще сделать соединение оловом , кинув " гулю" ), посмотрите
на верхние фото и
обратите внимание как это выглядит
( и то на нашем фото она
получилась длинноватой ).
!
Наиболее часто возникающие ошибки и пробемы при увстановке
чипа описаны здесь
.
