Инструкция по возможной
защите лазерной головки и драйвера управления на PSTwo ( V12 ).
Проблема
выхода из строя лазера и драйвера управления лазером ,
которая
постигла все семейство 50000 моделей (V9-V10) , судя по
всему перешло
по наследству и на новый модельный ряд PSTwo.
Нам
пока такой вид поломки не попадался , но судя по слухам,
которые гуляют
по интернету , данная проблема существует и она
очень серьезна
.
Мы подготовили
для Вас ( и сами тоже используем ) три доработки ,
которые
должны облегчить работу драйвера и лазера , тем самым
снизив вероятность
возникновения неисправностей :
Первая
доработка . Желательная
доработка
|
|
Суть первой доработки состоит
в том , что мы уменьшаем уровень входного сигнала драйвера
управления лазером примерно до 1.2
вольта и тем самым
на выходе драйвера получаем уменьшенные
колебания напряжений , которые
управляют работой фокуса и
трекинга .
|
|
|
|

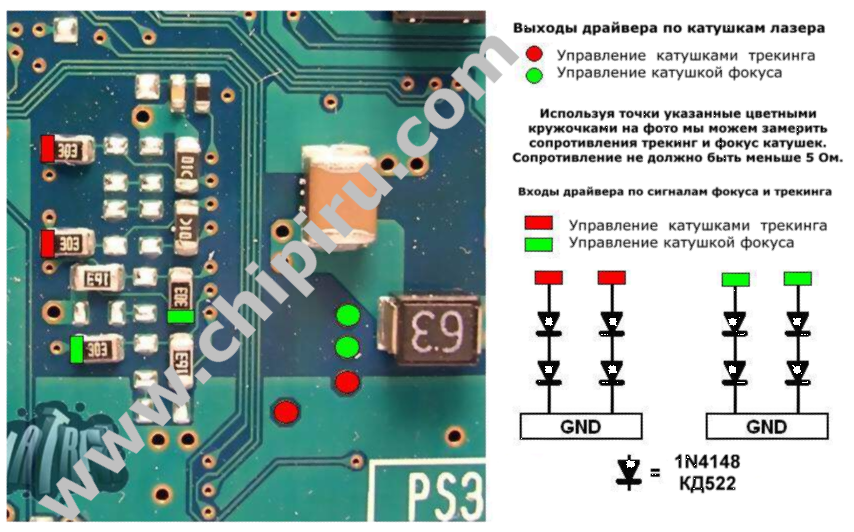

Берем 8 диодов , соединяем их
последовательно по 2 штуки ( схема на
фото ) и тем самым получаем 4 пары
диодов . По схеме ( на фото )
припаиваем одну сторону
всех четырех пар диодов ( катодами ) на
"землю",а другую (анодами) к одной
из четырех точек входа драйвера ,
которые обозначены цветными прямогольничками
.
|
|
|
|
Не советую припаивать ножки
диодов на прямую к СМД-компонентам ,
т.к. их очень
легко вывести из строя . В продаже уже появились специально
сделанные блочки , которые более удобны и безопасны в
установке - мы надеемся , что в
ближайшее время они появятся и в
нашем интернет магазине .
|
|
|
|
Вторая доработка
Возможная доработка
|
|
Вторая доработка Pstwo состоит
в попытке уменьшения питающего
напряжения драйвера управления лазером
с 8.5 вольт до 6.2-6.6 .
Эта доработка Pstwo также должна
уменьшить колебания уровней
управляющих лазером сигналов на
выходе драйвера. Для это можно
использовать готовый
ремблок ( возможно скоро будет у нас в
продаже ) , а можно собрать это
своими руками .
Диоды 1N4148 ( любые пойдут ) ,
емкость - 47 мкФ х 10 вольт
Мы выдираем стабилизаторы 78М05 на
5 вольт с ненужных плат от
PS1 и с помощью двух диодов
подымаем выходное напряжение
стабилизатора примерно до 6.2 вольт
( можно использоват и 6-ти
вольтовый стабилизатор + 1 диод
= 6.6 вольт ).Меньше шести вольт
опускать не желательно , т.к тогда
лазер начинает "глючить".
Первым делом нужно убрать напряжение
8.5V с драйвера . Посмотрите
на самую верхнюю фотографию с изображением
точек установки
диодов , справа на фото виден предохранитель
с надписью "63" -
его нужно удалить.
Теперь устанавливаем нашу схемку
по нижним фотографиям :
Должно получится что-то похожее на
это :
|
Третья доработка
Возможная
доработка
|
Игровая приставка,как и любой
компьютер,иногда может "зависнуть" -
картинка на телевизоре
стопорится ( или просто черный экран ) ,
приставка не реагирует на кнопку
on/reset. Единственная возможность
выключить приставку - это выдернуть
штекер питания из компьютера.
Главная опасность зависания приставки
состоит в том ,что устройство
считывания в этот
момент остается в безконтрольном состоянии и
данная проблема может привести к
выходу из строя лазера и драйвера
управления лазером.
Это проблему можно решить с помощью
установки микросхемы ,
которая следит за работой компьютера
и при его зависании
выключает приставку. Делаем следующее
:
- Берем ПЛИС PIC 12C508 (12C508a)
- Программируем PIC этим Нех-файлом
( простейшая схема программатора
здесь
)
- Устанавливаем запрограммированную
микросхему

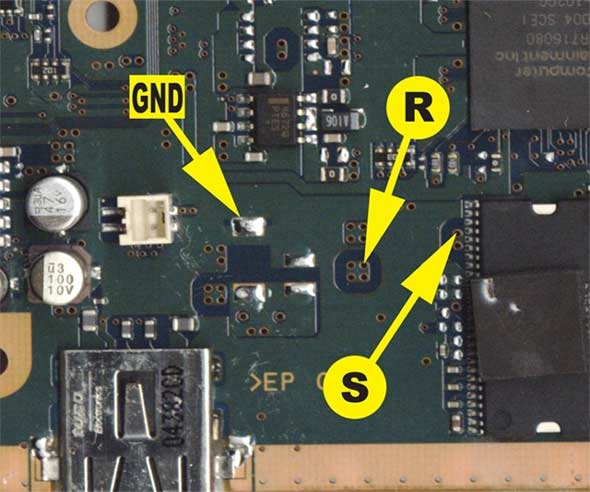

в компьютер по вот этой схеме
:
Резистор желательно ставить в районе
1,5 Ком .
При заменьшенном сопротивлении резистора
приставка может
начать самопроизвольно
выключаться , а при завышенном
наоборот приставку нельзя будет
выключить с помощью кнопки
on/reset.
Чтобы убедиться в правильности работы
схемы и проверить
работоспособность прошивки
с PIC-ком нужно отпаять
провод от точки
К на плате компьютера ( провод идет от
4 ножки микросхемы ) и припаять
его на землю компьютера.
Если все сделано правильно , то
через 3 секунды приставка
должна самопроизвольно выключться.
|
